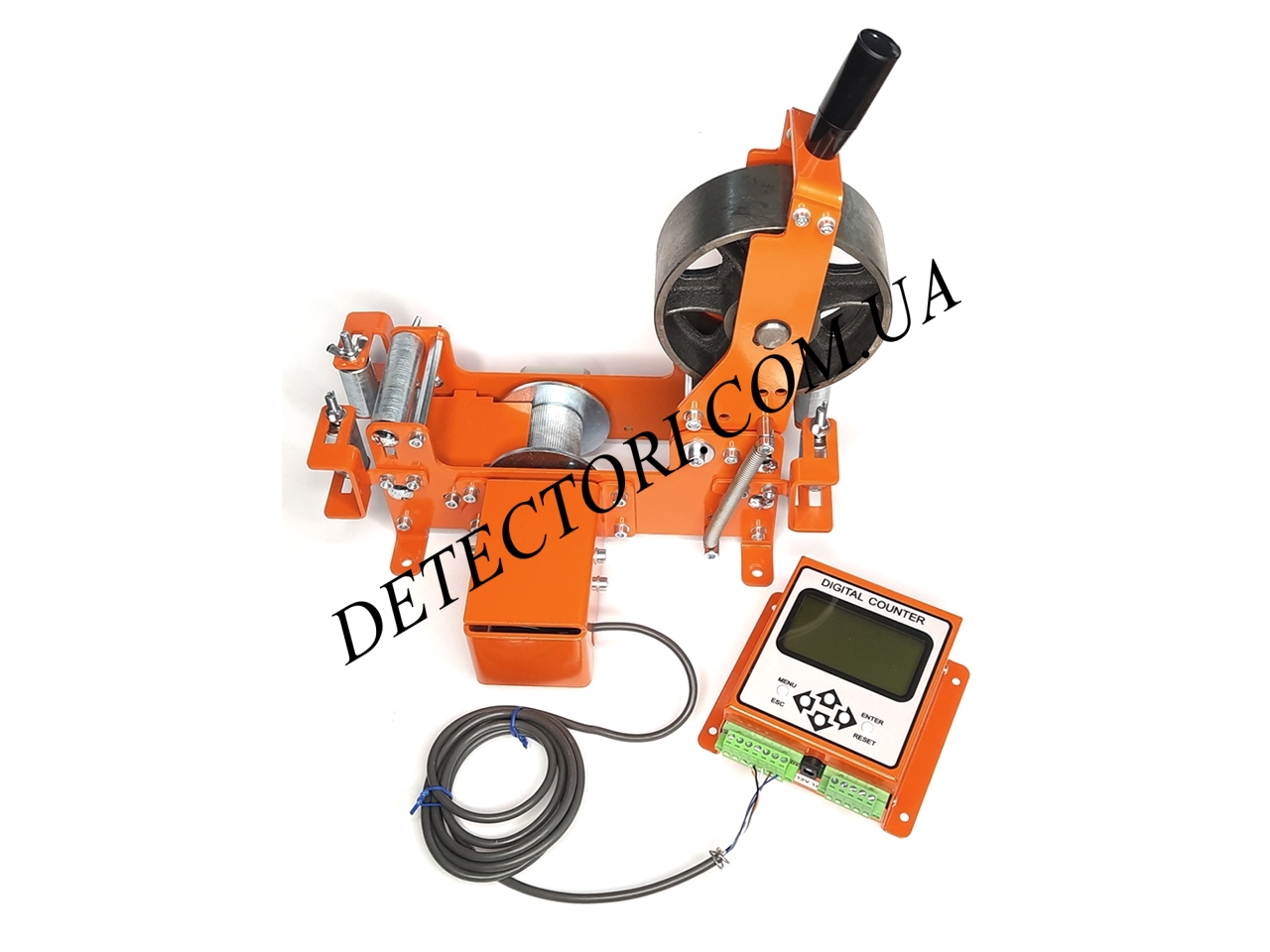

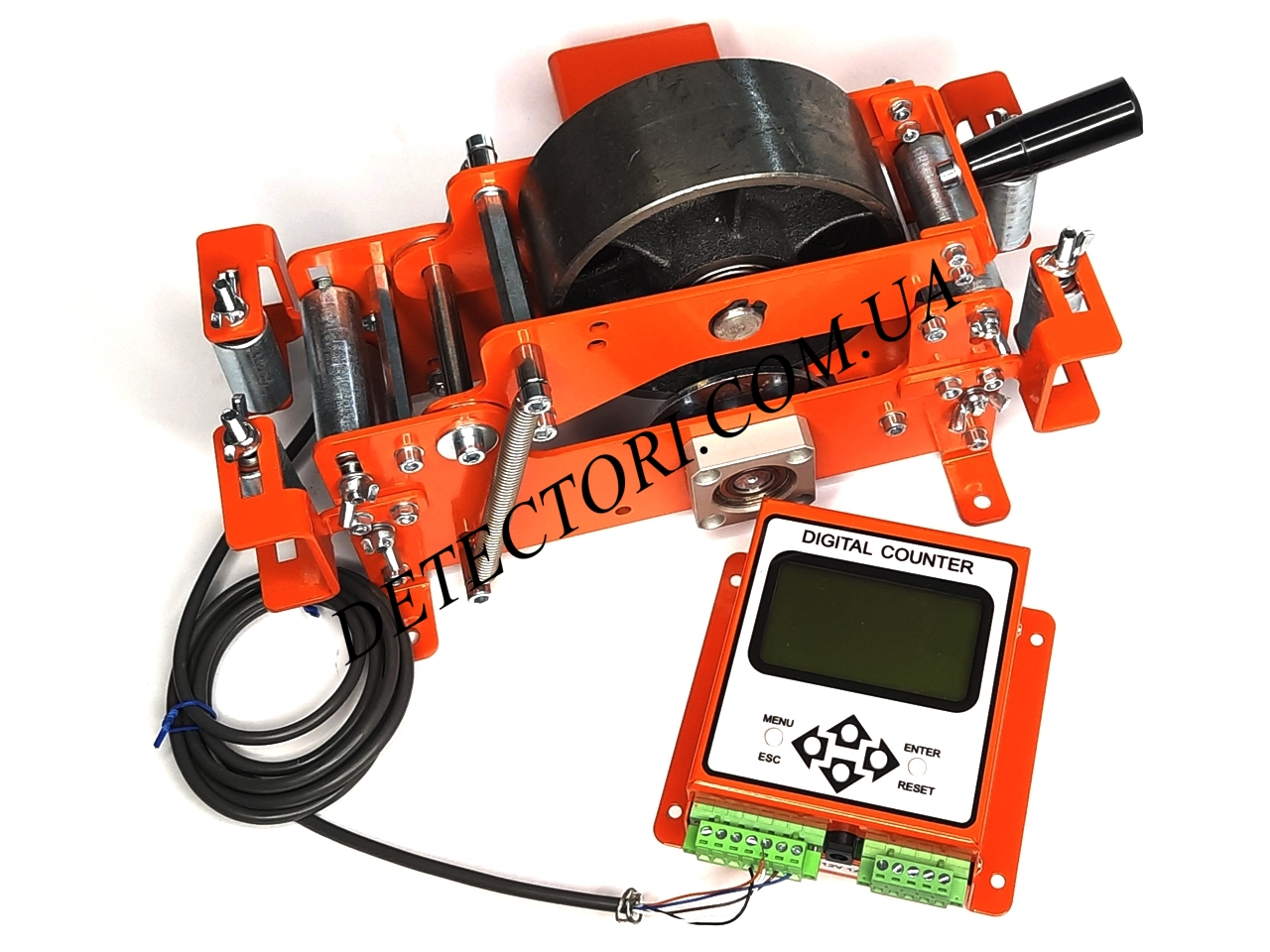

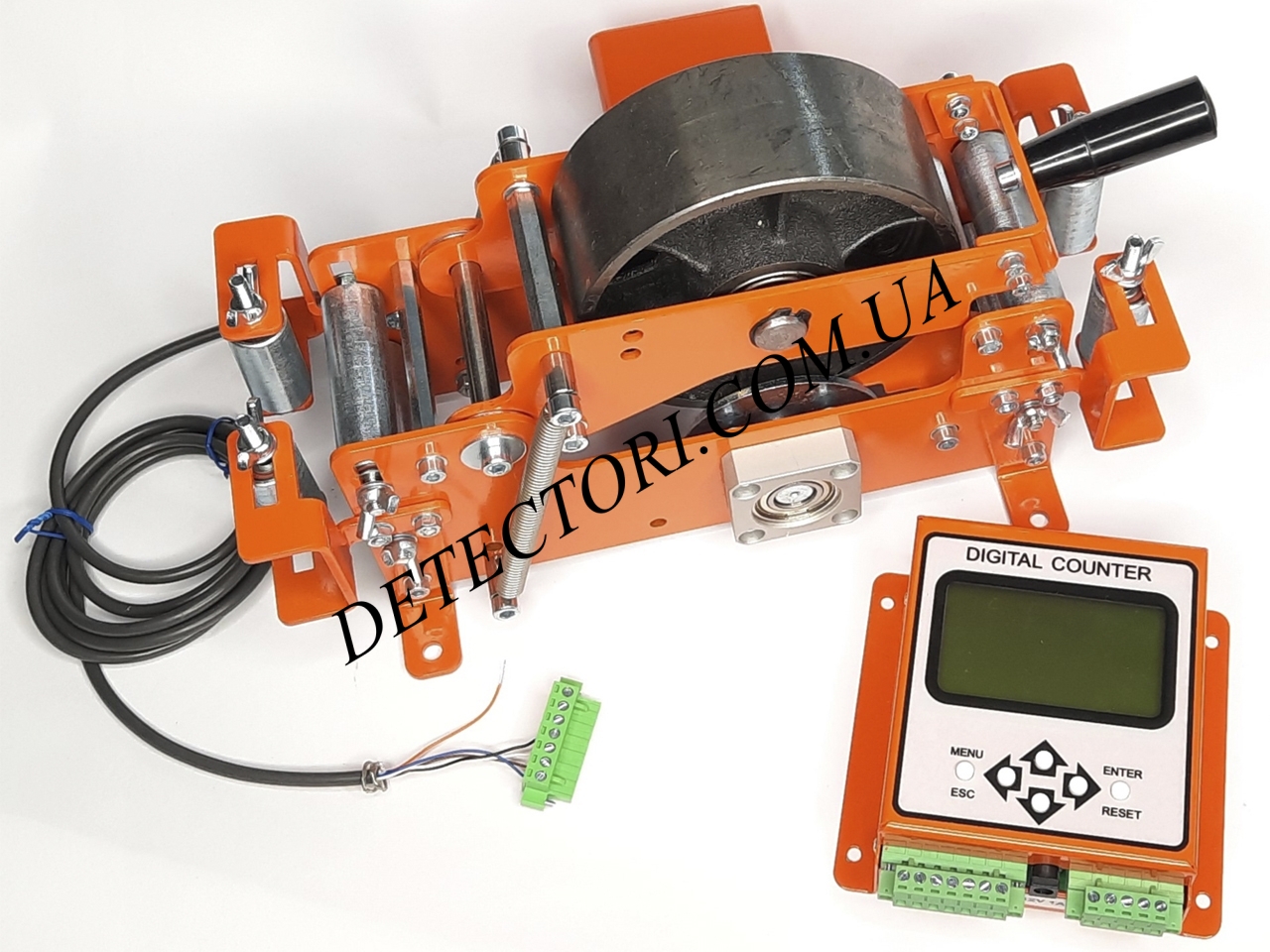

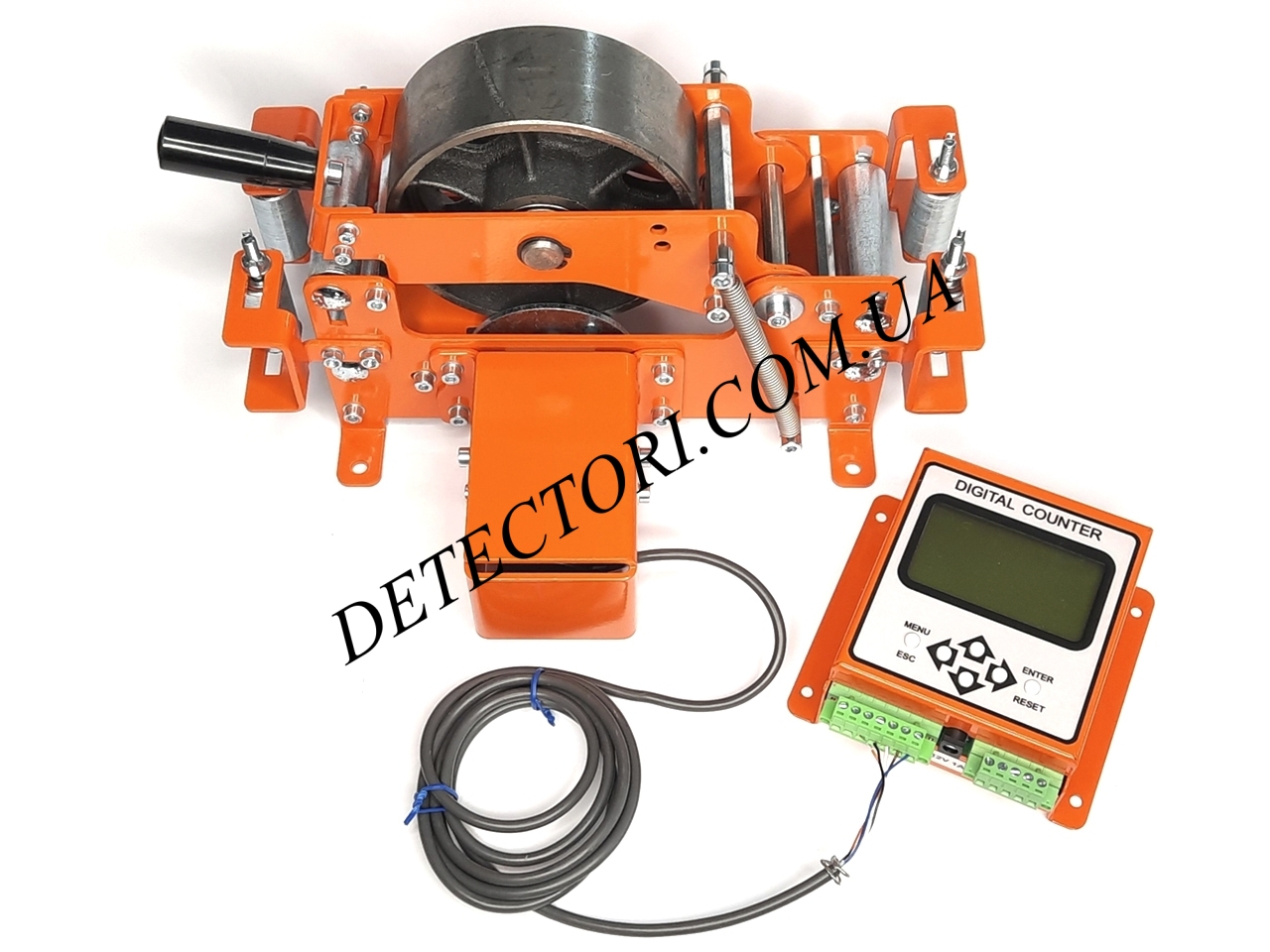

Лічильник довжини SG-MDC-7 з вимірювачем довжини кабелю

SG-MDC-7 з вимірювачем довжини кабелю — це електронний вимірювальний комплекс для точного визначення довжини кабелю, проводу, троса або інших довгомірних матеріалів під час намотування чи перемотування. Пристрій комплектується роликовим вимірювальним механізмом з вбудованим датчиком обертання (енкодерним принципом роботи).
Енкодер з колісним приводом безпосередньо інтегрується з лічильником, що дозволяє точно рахувати метраж— у метрах, сантиметрах, футах, дюймах, ярдах—з роздільністю до 0,01 одиниці. Завдяки наявній мультиплікації (коефіцієнт 0,9–1,1), пристрій працює без похибок навіть з гнучкими чи еластичними матеріалами.

Конструкція та принцип роботи

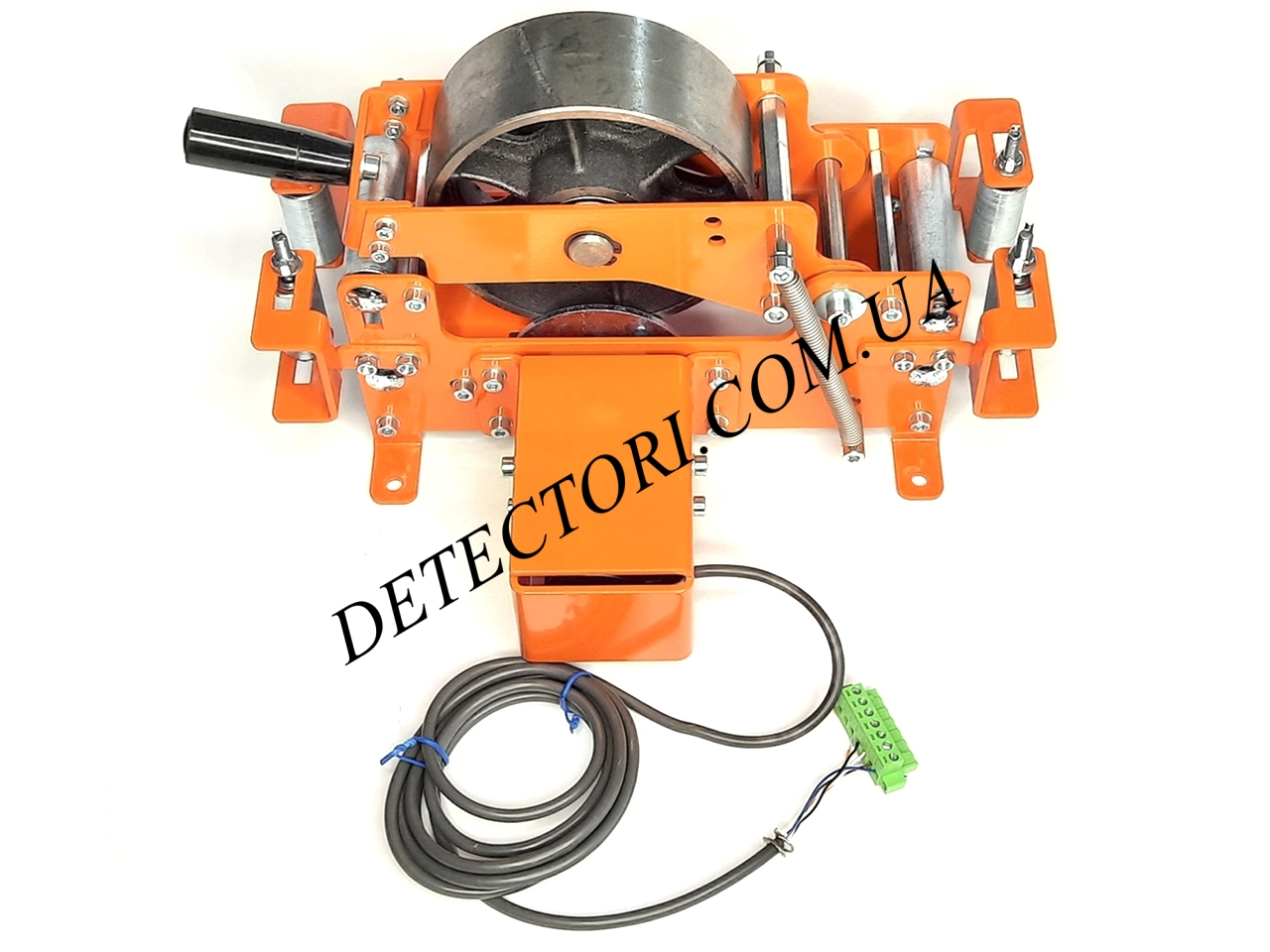

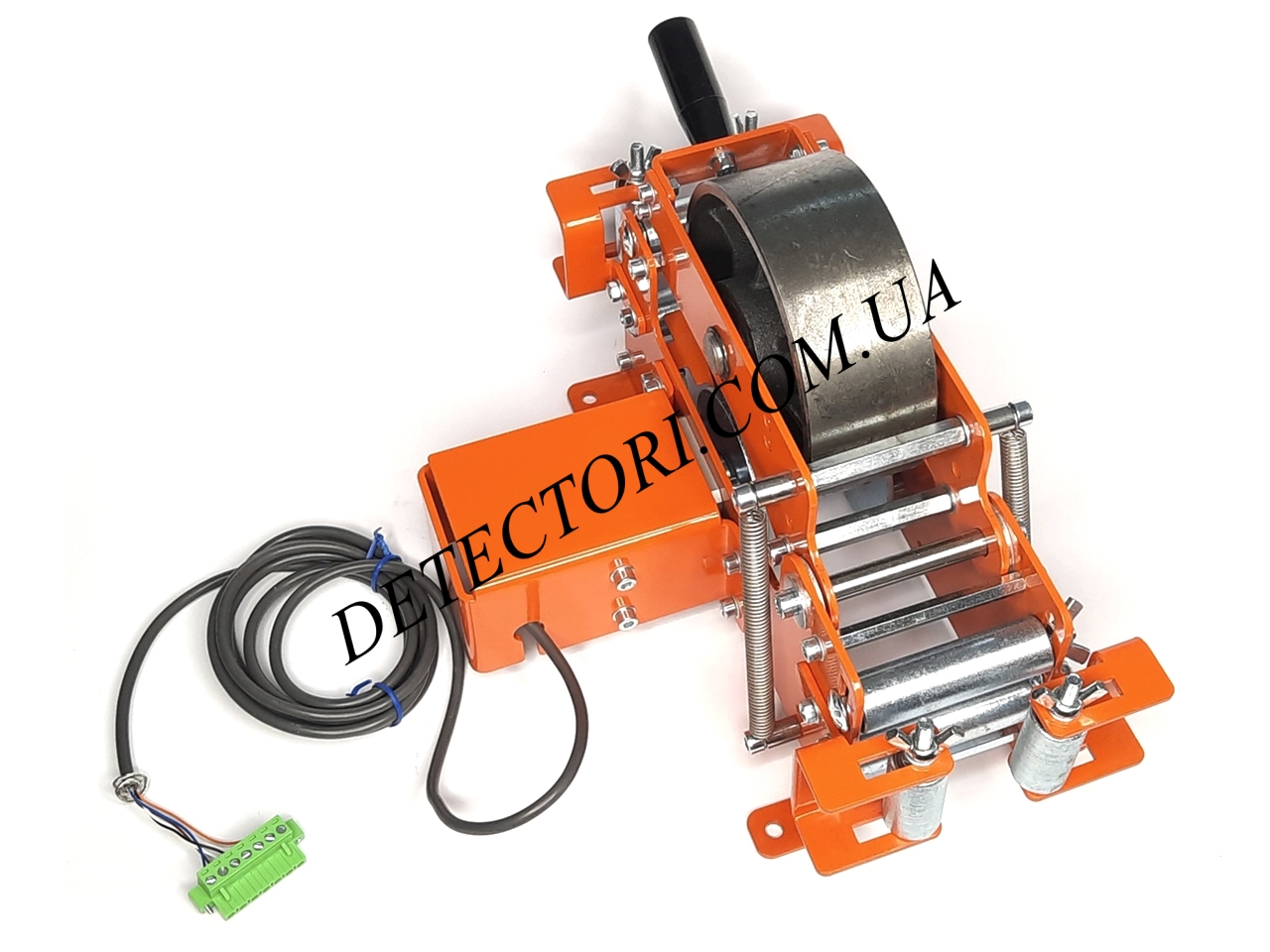

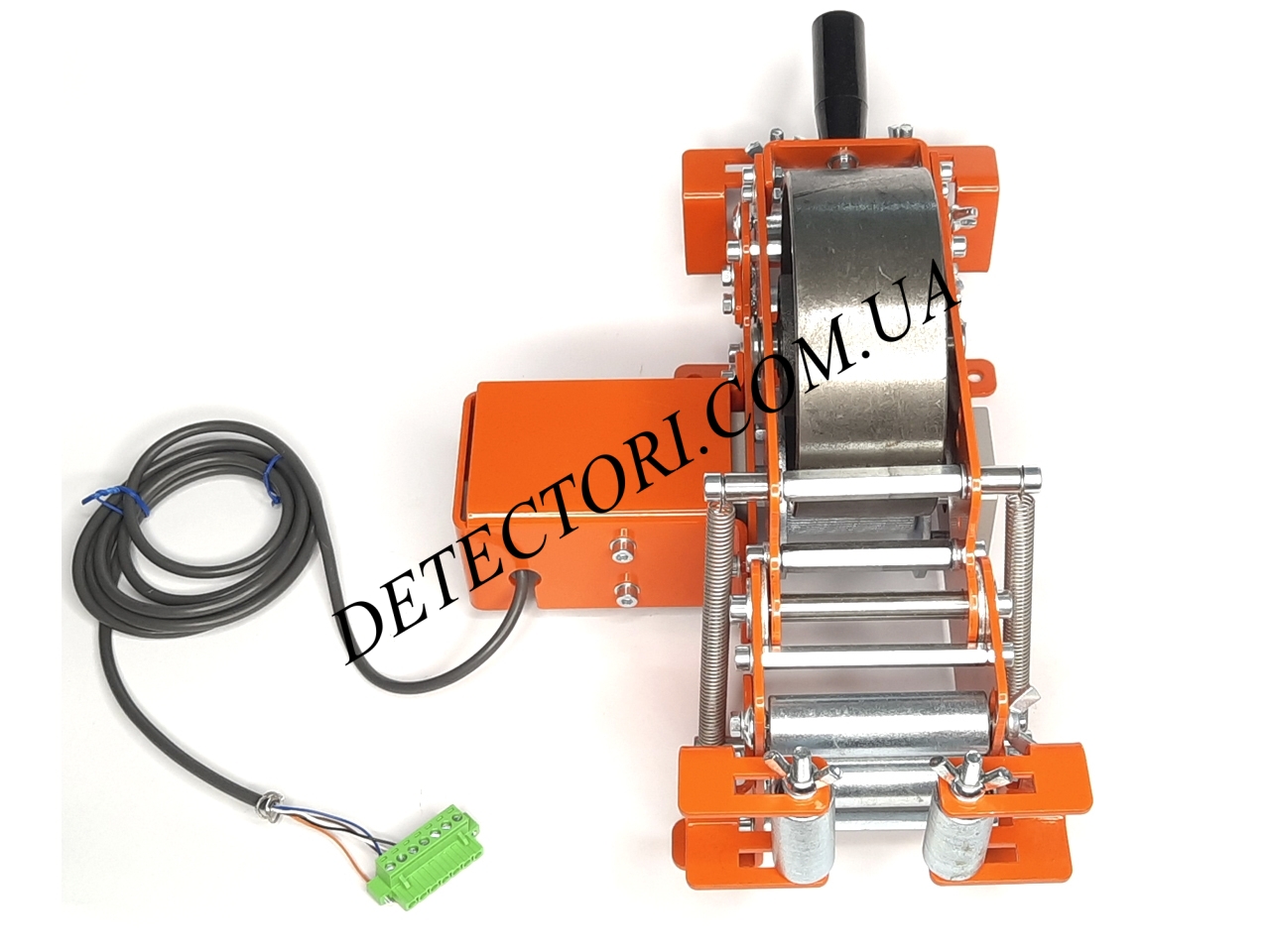

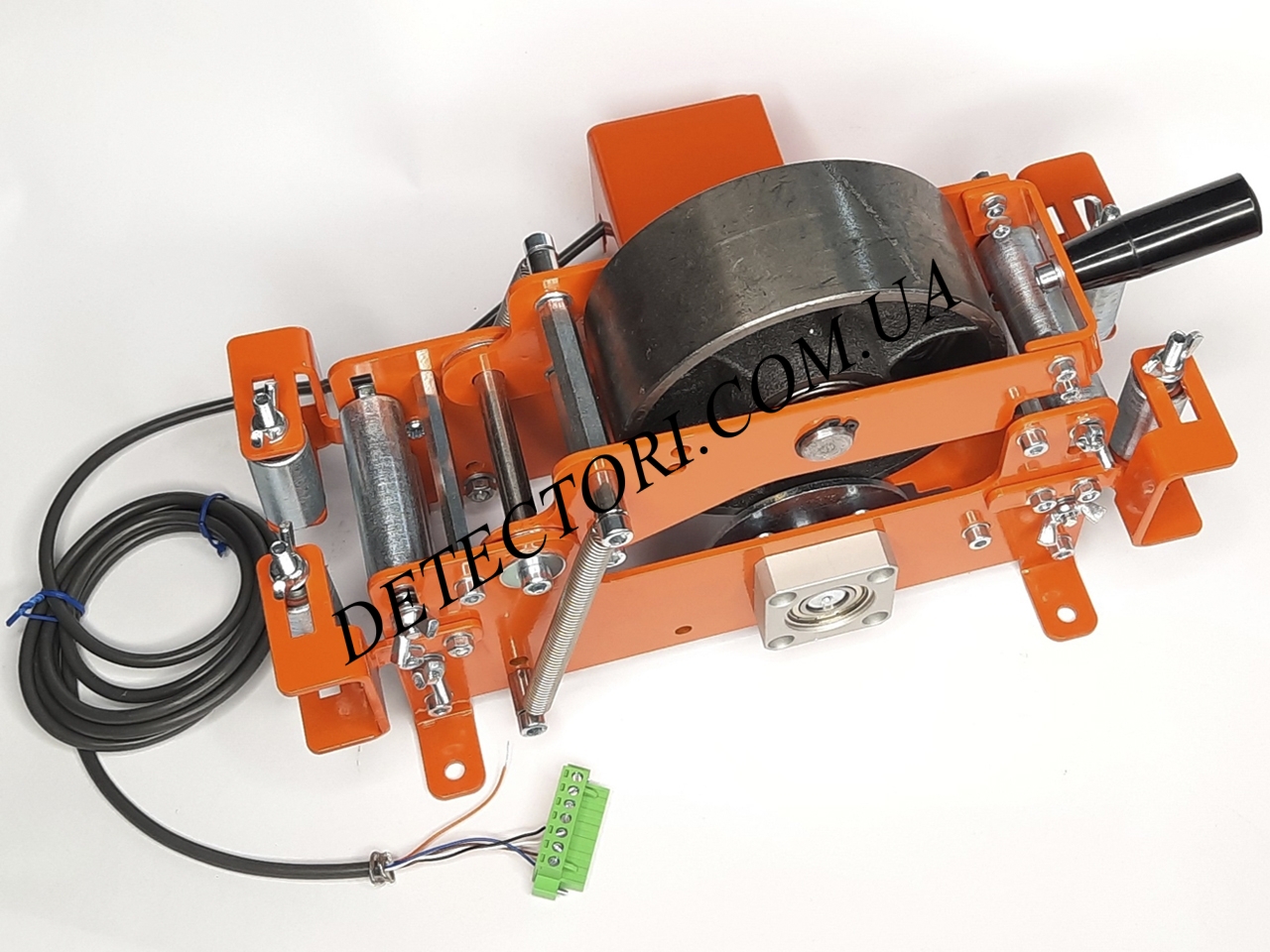

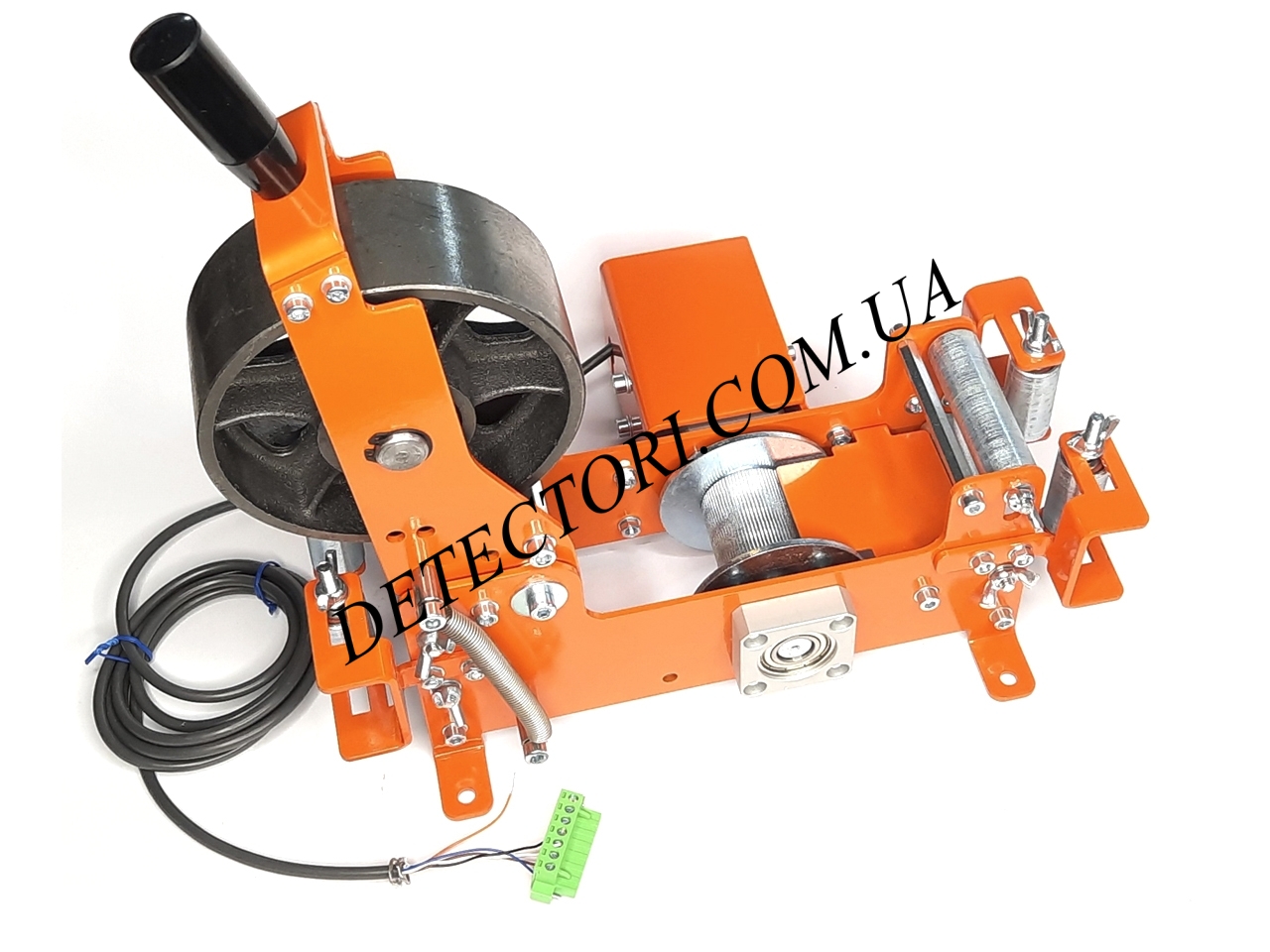

Вимірювальний механізм складається з роликового вузла, через який пропускається кабель. Під час руху матеріалу вимірювальне колесо обертається, а вбудований датчик обертання формує імпульси. Ці імпульси передаються до електронного лічильника SG-MDC-7, який перетворює їх у значення довжини.

На дисплеї приладу в режимі реального часу відображається поточний метраж матеріалу. Завдяки програмованим параметрам можна задати діаметр колеса та коефіцієнт корекції для максимально точного вимірювання.

Приймальний роликовий механізм забезпечує стабільний притиск кабелю до вимірювального колеса, що мінімізує похибку навіть при роботі з гнучкими або слизькими матеріалами.

Контроль порогів і настроювань аналогічний базовій моделі, керування — через просте меню.

Технічні характеристики:

• Живлення: 12 В
• Тип вимірювання: роликовий вимірювач довжини кабелю
• Дисплей: 6-значний LCD, підсвічування
• Роздільність: до 0,01 м (або еквівалент у вибраних одиницях)
• Максимальна швидкість рахунку: до 15 000 імпульсів/с
• Одиниці вимірювання: м, см, фут, дюйм, ярд
• Виходи: реле та звуковий сигнал
• Налаштування коефіцієнта калібрування (0,9–1,1)

Застосування у:

1. магазинах електротехнічної продукції
2. кабельних складах
3. виробництві кабельно-провідникової продукції
4. майстернях електромонтажу
5. перемотувальних станках
6. виробництві проводів, тросів та шлангів
7. логістичних і пакувальних лініях
