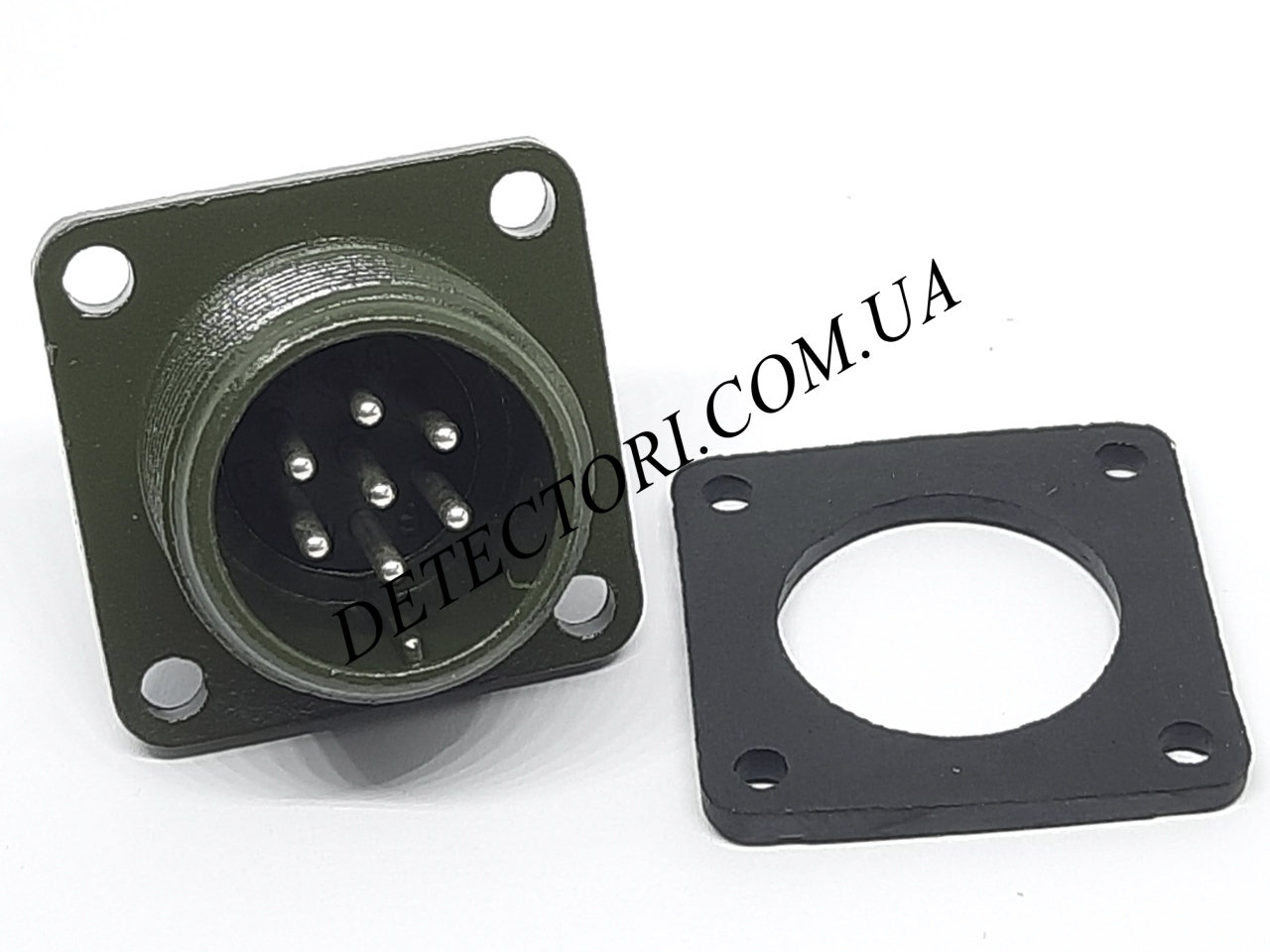

Гніздо панельне MS3102A14S-07P на 7 контактів з квадратним фланцем

Панельне гніздо MS3102A14S-07P — це круглий багатоконтактний роз’єм військового стандарту MIL-DTL-5015 (MIL-C-5015), призначений для стаціонарного монтажу на панель, корпус обладнання або шафу керування. Дана модель має 7 контактів конфігурації 14S-07 та виконана з квадратним фланцем для фіксації чотирма гвинтами.

Роз’єм розрахований на експлуатацію в умовах підвищеної вібрації, пилу, вологи та температурних перепадів, що робить його оптимальним рішенням для військової техніки, генераторних установок, спецтранспорту та промислових систем живлення.

MS3102A14S-07P використовується разом з роз'ємами MS3106A14S-07S, MS3108A14S-07S

Конструктивні особливості

MS3102A14S-07P належить до серії панельних розеток. Корпус виготовлений з алюмінієвого сплаву з антикорозійним покриттям olive drab, яке забезпечує захист від корозії та механічних пошкоджень.

Квадратний фланець забезпечує жорстке кріплення до панелі та рівномірний розподіл навантаження. Різьбове з’єднання дозволяє надійно фіксувати відповідну кабельну вилку серії MS3106 або MS3108 без ризику самовідкручування під час роботи обладнання.

Контакти типу P (Pin, штирьові) забезпечують стабільний електричний контакт та сумісність із гніздовими вилками відповідного типу.

Переваги моделі

• Жорстке панельне кріплення з квадратним фланцем
• Висока механічна міцність корпусу
• Надійне різьбове з’єднання з вилкою
• Сумісність з роз’ємами серії MS3106 та MS3108
• Тривалий ресурс роботи в складних умовах

Технічні характеристики MS3102A14S-07P

• Тип роз’єму: панельна розетка
• Стандарт: MIL-DTL-5015
• Серія: MS3102
• Типорозмір: 14S
• Розташування контактів: 14S-07
• Кількість контактів: 7
• Діаметр контактів, мм: 1.6
• Напруга, В: 500
• Сила струму, А: 20
• Тип контактів: P (штирьові, pin)
• Тип з’єднання: різьбове
• Фланець: квадратний, 4 отвори під кріплення
• Матеріал корпусу: алюмінієвий сплав
• Покриття: антикорозійне, оливково-зелене
• Діапазон робочих температур: приблизно від -55°C до +125°C

Де використовується

1. військовій техніці
2. системах зв’язку та радіостанціях
3. електрогенераторах
4. бронетехніці та спеціальному транспорті
5. авіаційному обладнанні
6. системах живлення
7. вимірювальних приладах
8. промисловому обладнанні
