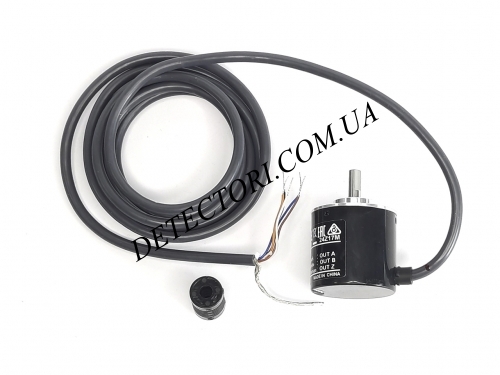

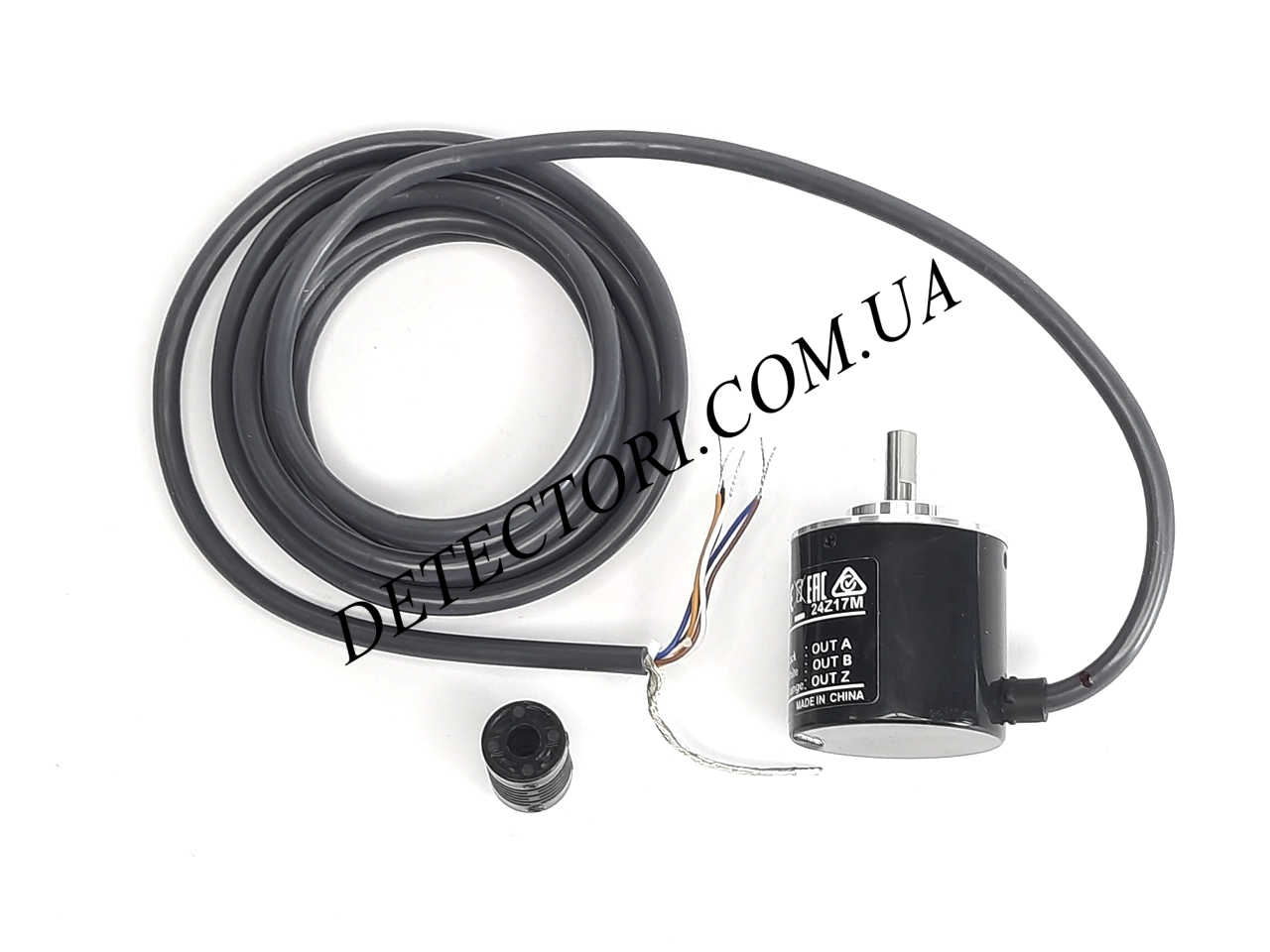

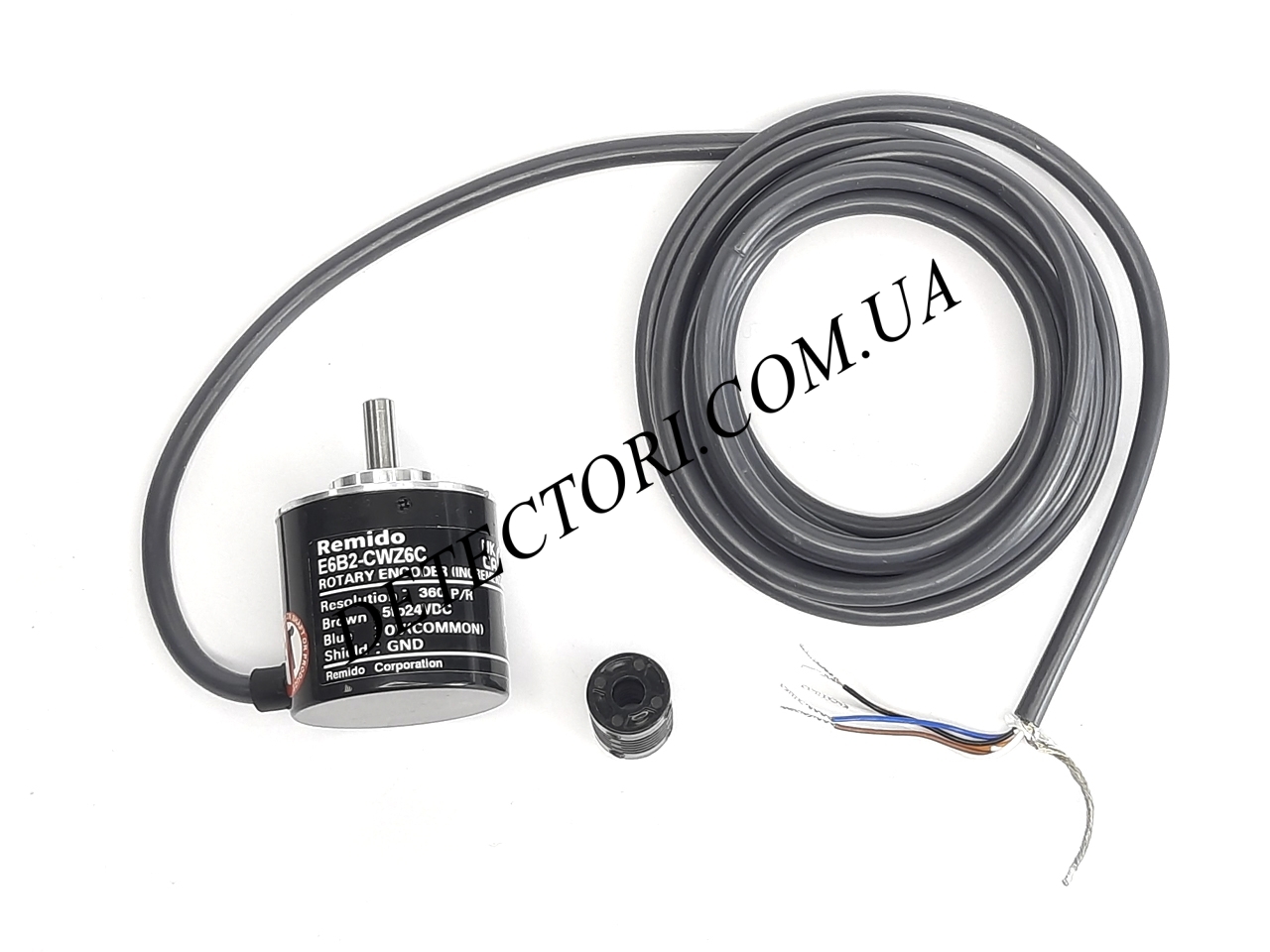

Енкодер E6B2-CWZ6C 360 імпульсів датчик обертання
Енкодер E6B2-CWZ6C 360 імпульсів датчик обертання валу — це промисловий оптичний інкрементний енкодер, призначений для точного перетворення кутового переміщення та швидкості обертання у електричні імпульсні сигнали. Модель з роздільною здатністю 360 імпульсів на оберт (360 ppr) забезпечує оптимальний баланс між точністю вимірювання та стабільністю сигналу, що робить її універсальним рішенням для більшості систем автоматизації.
Енкодер сумісний з більшістю промислових PLC, лічильників імпульсів, сервоконтролерів та частотних перетворювачів.
Енкодер формує стандартні квадратурні сигнали A та B, а також індексний сигнал Z, завдяки чому можливо визначати не лише швидкість обертання, але й напрям руху та опорну нульову позицію.
Принцип роботи та конструкція
E6B2-CWZ6C працює за оптичним принципом: світлодіод і фотодатчики зчитують прорізи кодового диска, жорстко з’єднаного з валом. При обертанні вала формується послідовність імпульсів з чіткою геометрією фронтів, що гарантує високу точність підрахунку навіть на високих обертах. Металевий корпус забезпечує механічну міцність, стійкість до вібрацій і стабільну роботу в умовах промислового середовища.
Переваги
- стабільний та точний сигнал при високих обертах;
- наявність індексного каналу Z для нульового позиціонування;
- надійна оптична схема;
- міцний металевий корпус;
- простота монтажу та підключення;
- довгий термін служби у промислових умовах.
Технічні характеристики
- Тип: інкрементний оптичний енкодер
- Модель: E6B2-CWZ6C
- Кількість імпульсів: 360 ppr (імпульсів на оберт)
- Вихідні сигнали: A, B, Z (квадратурні)
- Тип виходу: NPN open collector
- Живлення: 5-24 V DC
- Максимальна вихідна частота: до 100 кГц

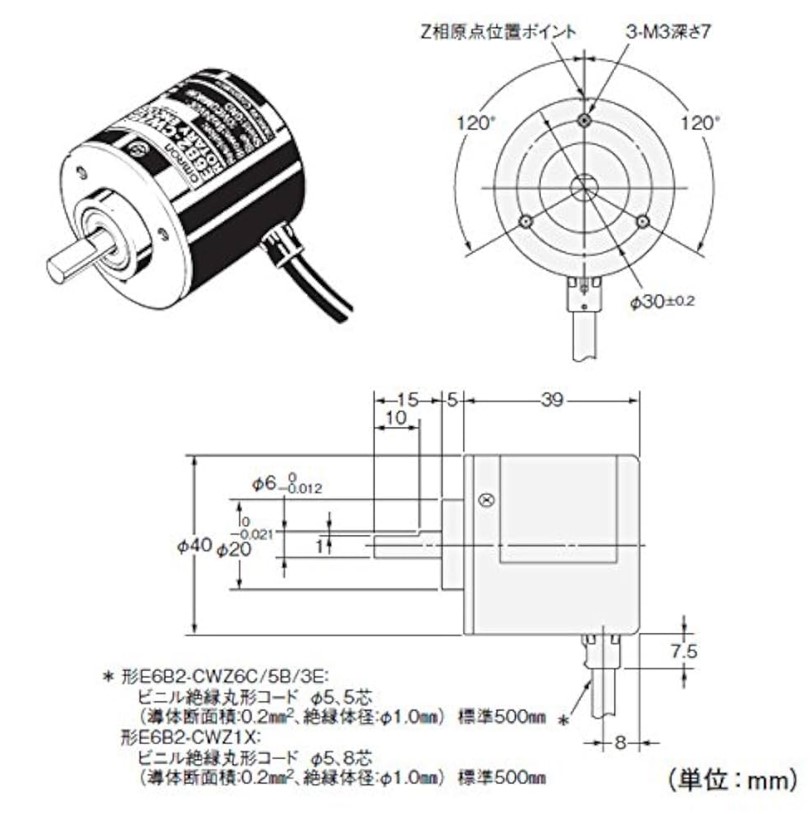

- Діаметр корпусу: 40 мм
- Тип валу: суцільний
- Діаметр валу: 6 мм
- Матеріал корпусу: метал
- Спосіб монтажу: фланцевий
- Робоча температура: –10…+70 °C
- Ступінь захисту: IP50
- Підключення: багатожильний кабель
Де використовується

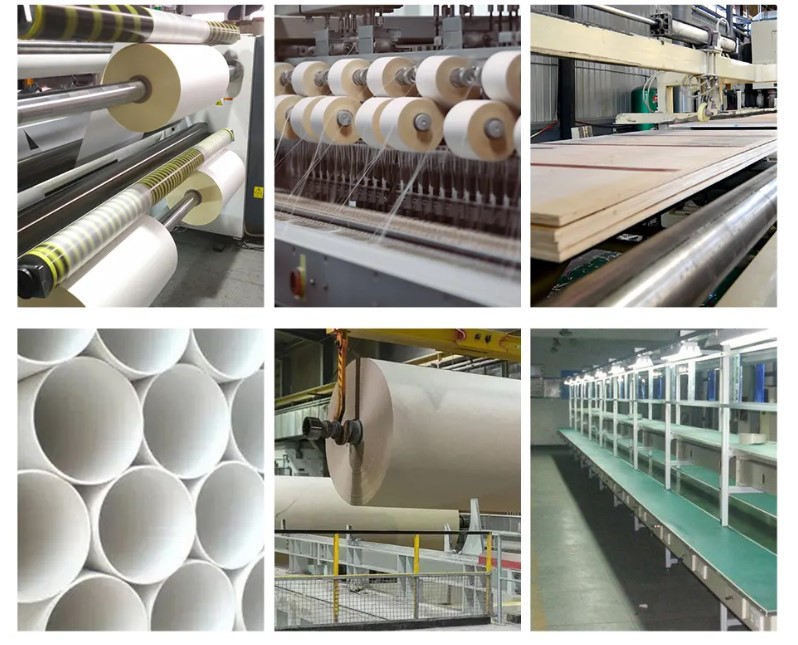

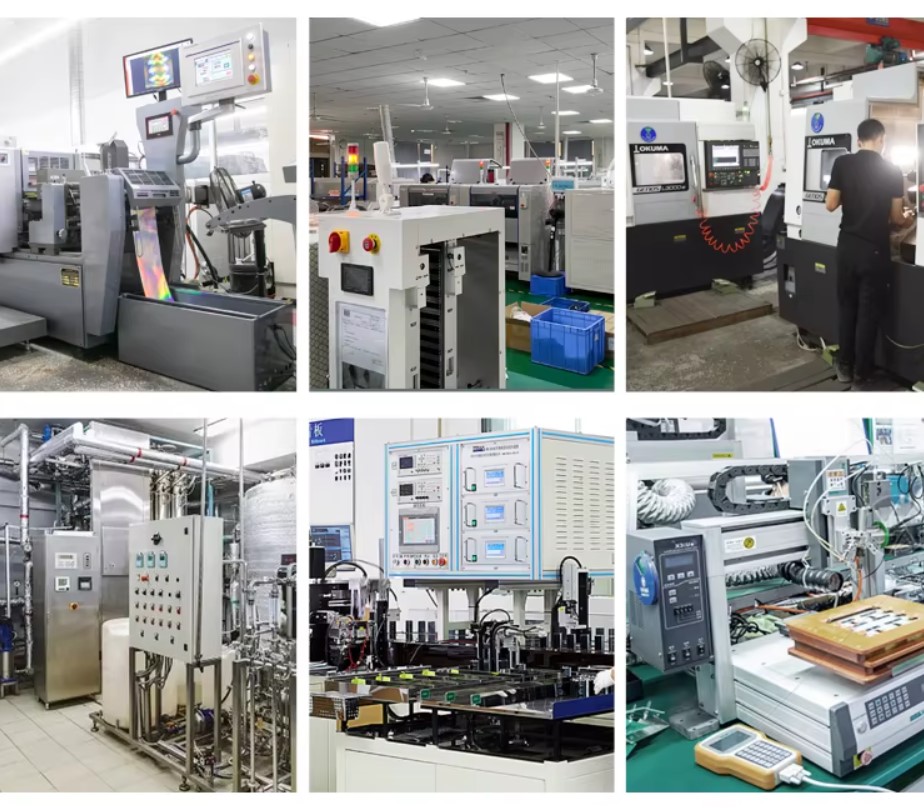

Енкодер E6B2-CWZ6C 360 імпульсів застосовується у:
- системах промислової автоматизації;
- електродвигунах та електроприводах;
- ЧПК-верстатах і металообробному обладнанні;
- конвеєрних та транспортних лініях;
- пакувальному та фасувальному обладнанні;
- робототехніці;
- системах позиціонування та контролю швидкості обертання;
- вимірювальних та діагностичних установках.
