Мідні емальовані дроти призначені для виготовлення обмотки в індуктивних елементах, трансформаторах, електродвигуни, електрогенератори, електромагніти та в багатьох інших застосуваннях.
ПЕТ-155

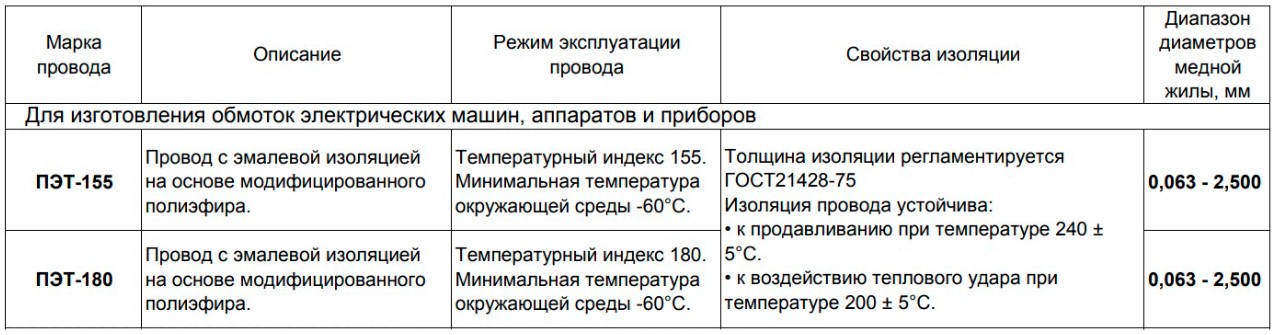

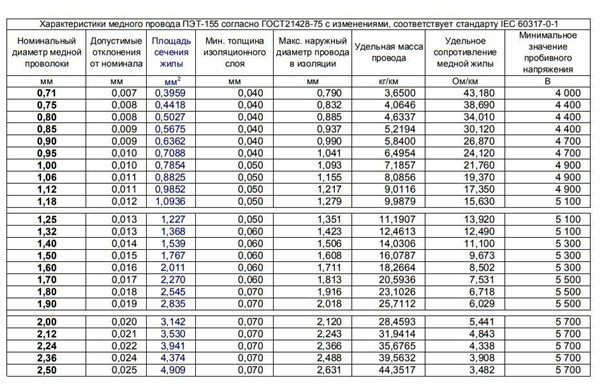

Параметри дроту типу ПЕТ-155 регламентуються міжнародним стандартом IEC 60317-0-1 та ГОСТ21428-75 "Проводи емальовані круглі мідні з температурним індексом 155". Цей стандарт поширюється на дроти марки ПЕТ-155, призначені для виготовлення електричних машин, апаратів та приладів. Технологія виготовлення дротів типу ПЕТ-155 орієнтована на надання мідного емальованого дроту, який володіє достатнім рівнем якості для його надійного використання в електронної промисловості. У таблиці нижче наводяться масогабаритні характеристики стандартних емальованих мідних проводів круглого перерізу в діапазоні діаметрів мідного дроту від 0,063 до 2,5 мм.
ПЕТ-200 ПЕТД-200

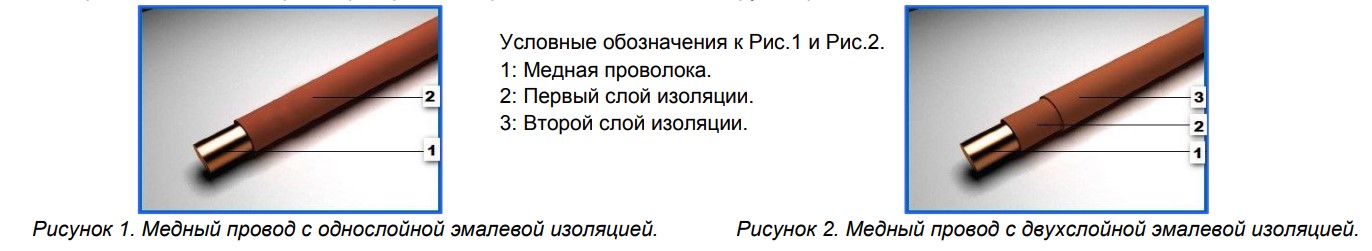

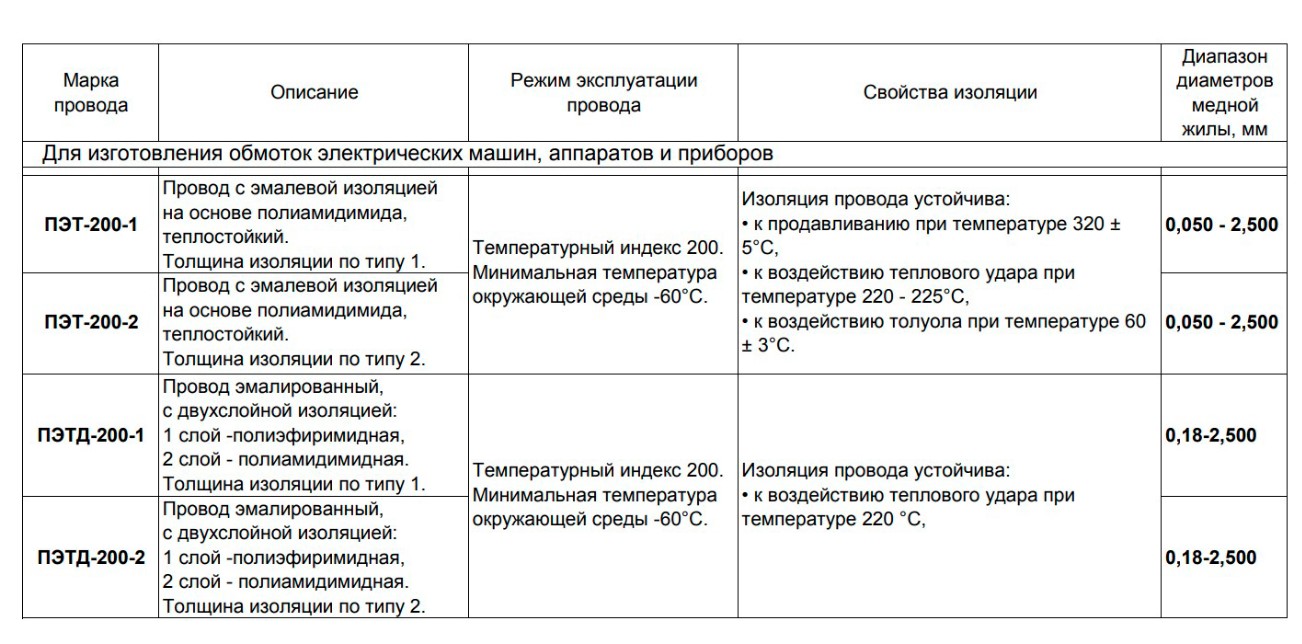

Для виготовлення високоякісної електронної апаратури застосовують мідні емальовані дроти, які мають тонке або товсте ізоляційне покриття, мають ізоляцію за типом 1 або за типом 2. Провід ПЕТ-200-1 та ПЕТ-200-2 Зазвичай застосовують у апаратурі, працюючої при високих температурах. Стандарти: IEC 60317-26, ТУ16-505.937-76.
Проводи типу ПЕТД-200-1 та ПЕТД-200-2 здатні витримувати значні теплові, хімічні та механічні навантаження. Ці проводи рекомендуються до застосування в високошвидкісних електричних машин. Стандарти: IEC 60317-13, ТУ У 13970259.001-97
У таблиці нижче наводяться масогабаритні характеристики стандартних емальованих мідних проводів круглого перерізу в діапазоні діаметрів мідного дроту від 0,063 до 2,5 мм з товщиною ізоляції за типом 1 та за типом 2
ПЕЕІДХ2-200
Обмотувальний провід ПЕЕІДХ2-200 виробляється з діаметром від 0.09 мм до 1.25 мм (0.09 мм-4.00 мм) і діаметром товщини ізоляції від 0.032 мм до 0.067 мм. Ці технічні характеристики дозволяють застосовувати емальпровід в різноманітних електротехнічних пристроях із класом теплостійкості не більше 200 °C. Обмоточні проводи ПЕЕІДХ2-200 можуть витримувати тепловий удар згідно з ГОСТ 14340.4-79 при 220 °C, з дотриманням термопластичності при максимальній температурі 320 °C відповідно до ГОСТ 14340.11-69 (IEC 60851-6). Застосування унікального покривного лаку на основі поліамідімідних смол як зовнішнього покриття, що наноситься на основне поліефірімідне покриття мідного обмотувального емальпроводу, призводить до підвищення класу теплостійкості основного покриття, високої стійкості до зносу, теплового удару і стійкості до хімічних реагентів. Це забезпечує надійну і довговічну роботу обмотувального матеріалу в екстремальних умовах експлуатації, забезпечуючи безперебійну роботу компресорів у системах холодильних установок.
QA1-155
Закордонний аналог ПЕТ-155. Провід покритий поліуретановою емаллю. Температурна стійкість: 155°C. Температура паяння: 380°C. Хороша стійкість до високочастотних впливів, при прямому зварюванні, хороша стійкість до вологи. Обмотка, що використовується у побутовій техніці, електронних приладах, телекомунікаційних приладах та високочастотних пристроях.
